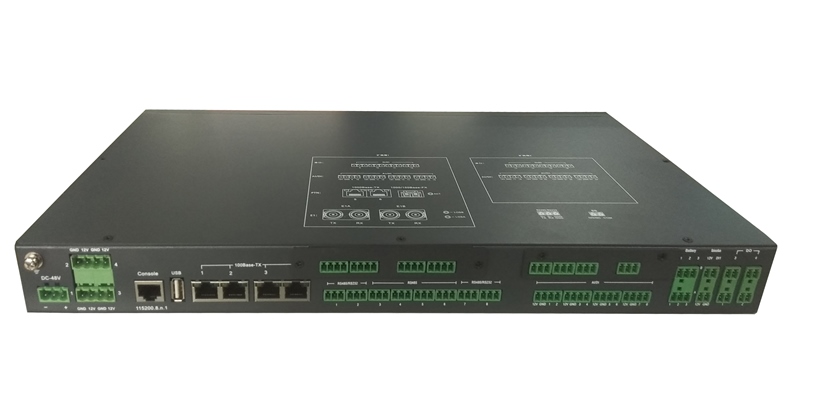

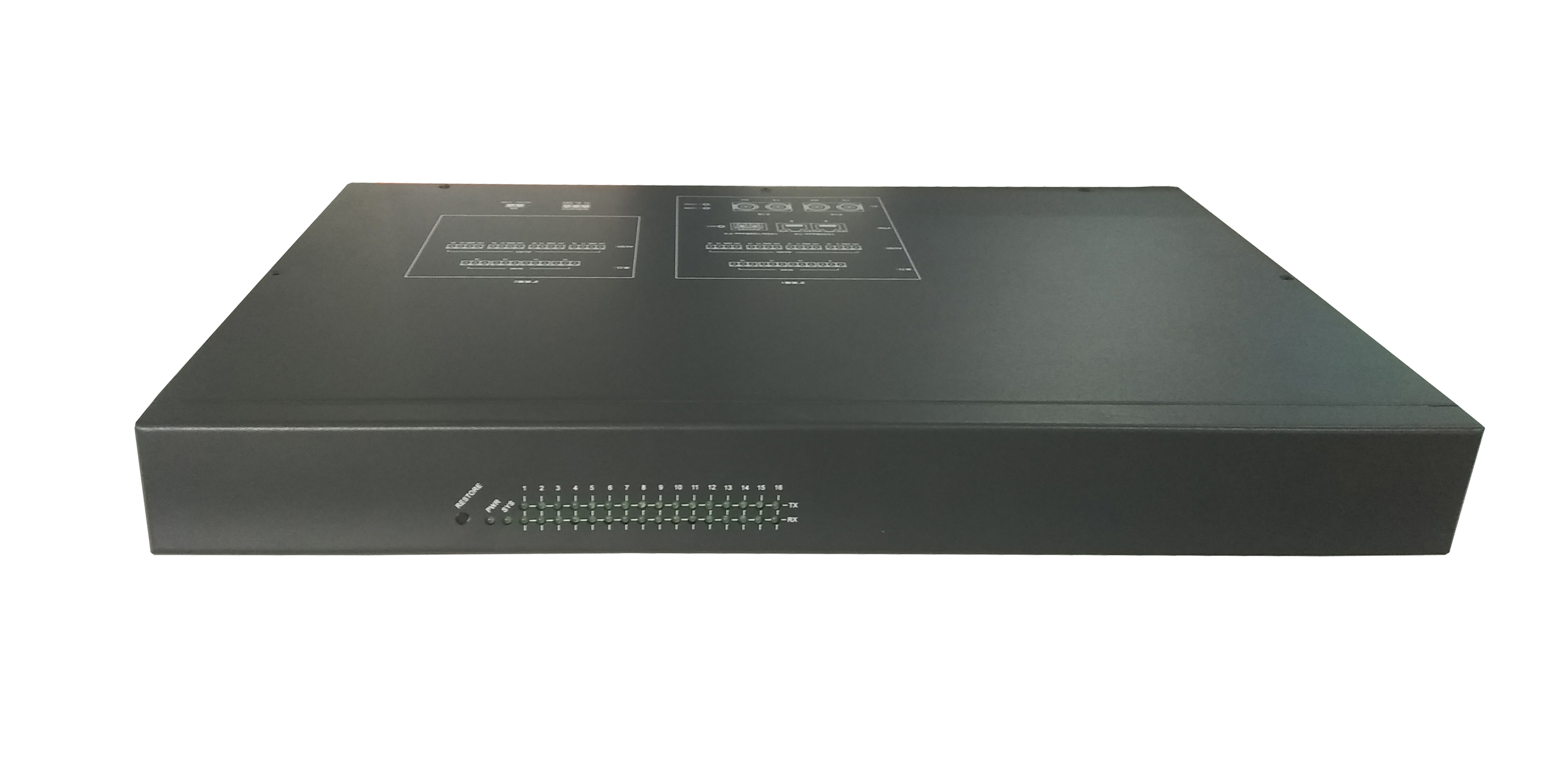

EM7000运营商级数据采集器

EM7000系列智能动环监控单元是我司针对国内运营商设计的采用低端解析，B接口方式连接SC的一款FSU 它主机支持8路串口，8路AI/DI，4路DO，4路12V电源输出接口，整机DC48/AC220V供电，同时支持2个扩展槽位，可以插入串口模块，AI/DI模块，PTN模块和E1...

功能概述

订购信息

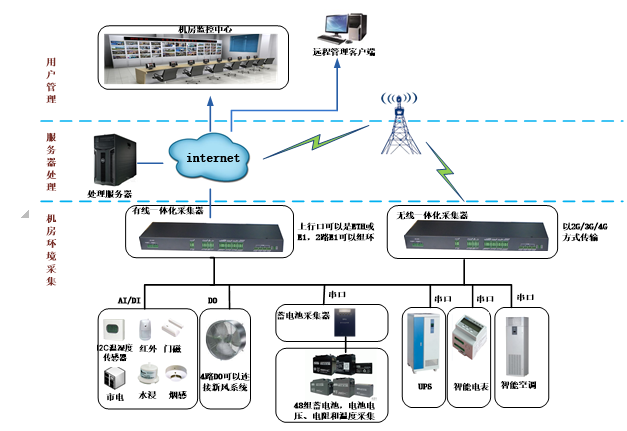

典型应用

解决方案

相关产品

EM7000数据采集器，是针对中国运营商通信基站、机房动力环境监控而开发的新一代前端数据采集设备。它既可以对各种传统设备(如：高低压、油机、相控电源、空调设备及环境状况等)进行数据采集和控制，同时也可以解析多种智能设备理数据、门禁系统等。EM7000通用数据采集器可采集8模拟量/（AI）开关量（DI）通用量接口，其中有蓄电池专用接口（2路总电压、2路中间点电压）、烟感专用接口 [A1] ；4路DO，触点容量1A/30V DC；

通讯接口方面，EM7000具有8路串口（4路RS232/485,4路RS485），4路10/100M以太网电口，作为主通讯接口，也可以根据实际需要连接智能门禁、网络摄像机、调测主机等。

设备可提供1路USB接口，用于FSU配置备份、还原、升级等操作，方便维护。

同时设备提供2两个扩展口，支持4种扩展卡：①智能设备接口扩展卡（4路RS485），②AI/DI通用扩展卡（8路），③E1扩展，④PTN 扩展卡（1路1000-X/FX SFP接口）

技术参数：

参　数　名　称		指　标
工作环境条件	温度范围	工作：-20℃～60℃ 储存：-40℃～70℃
	湿度范围	≤95 ％（40±2℃时）
	海拔高度	≤5000m
电源参数	工作电压	-48V：-38V～-60V
	整机功耗	≤25W
	12V输出	4路，其中两路具备硬件复位，每路输出功率≥7.2W
	传感器电源	+12V±10%输出，输出电流不小于0.2A
	直流总输出功率	≥24W
EMC指标	EMS	ESD：满足GB/T 17626.2-2006 中接触放电3 级（试验电压6kV），空气放电3 级（试验电压8kV）的静电放电抗干扰度的要求
		电压暂降、短时中断和电压变化的抗扰度试验满足GB/T 17626.11-2008
		EFT：满足GB/T 17626.4-2008 中3 级电快速脉冲群抗干扰度的要求
		满足GB/T 17626.17-2005 中1 级（2%）直流电源输入端口纹波抗扰度的要求
	防雷御电	AI/DI/DO 口：差模2kA，共模3kA
		DC电源口：差模5kA，共模5kA
		串口：差模2kA，共模3kA
		网口：差模2kA，共模3kA
		E1口：差模2kA，共模3kA
	EMI	满足GB 9254-2008 中A 级设备水平要求
电气隔离	设备具有良好的电气隔离性能
防护等级	GB 4208-2008 中IP 20 级（室内型），IP55（室外型）
指示灯	2组，前面板和顶板
机械尺寸

设备符合中国运营商动环监控系统统一互联B 接口技术规范
设备模块化设计、采用高集成模块，提高设备的可靠性和可维护性
设备具有两个扩展槽位，支持4种不同的扩展模块
设备IP 组网模式下支持静态IP和动态IP 两种模式
设备支持U盘设置功能，即将FSU的设置信息以文件形式写入U盘，通过U盘可自动设置FSU的参数
设备支持WEB网管功能，方便本地配置使用
设备支持固件在线升级，支持设备异常自动重启或者后端远程启动，且重启后原有活动告警不再重新上传
ROM≥256MB，RAM≥128MB，支持扩展存储卡，通过扩展存储卡可增加到32GB，存储卡读写速度支持Class10及以上
设备支持数据本地存储和断点续传功能
ESD满足GB/T 17626.2-2006 中接触放电3 级，空气放电3 级
射频电磁场辐射满足GB/T 17626.3-2006 中3 级
EFT满足GB/T 17626.4-2008 中3 级
传导骚扰满足GB 9254-2008 中A 级
设备整体防护等级按照GB 4208-2008 中设计；室内达到IP20，室外达到IP55
设备标准1U高度，支持机架安装或者壁挂安装
设备配置两组指示灯板，方便机架或者壁挂安装观察指示
设备具有底端逻辑控制功能，
设备配套完善的联调软件和在线帮助文档
