C9X01/2T1/2路三合一浪涌防护型串口服务器

串口RS232/RS422/RS485兼容设计，实现速率300bps~115200bps，端口具有防静电和防浪涌等设计，2路电口+1路SFP/SC/FC交换式光口，支持VLAN和端口限速

功能概述

订购信息

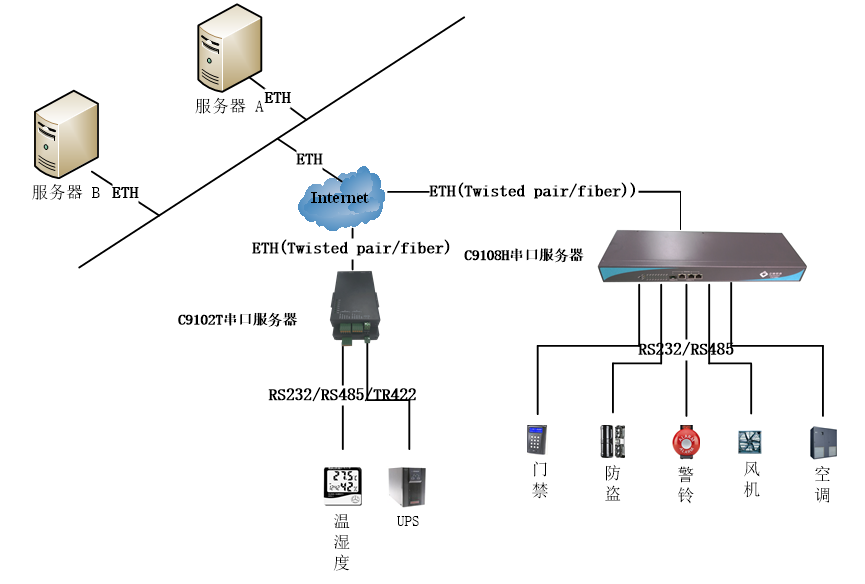

典型应用

解决方案

相关产品

C9x01/2T系列（含一路100M光以太网）串口服务器是我司基于自主软件研发的系列串口服务器之一，它完成从1~2路串口到2电口和1路光口交换式透明传输的整体解决方案。用户可通过设备内置的WEB服务器对其进行状态的查看、参数的配置以及软件的升级，从而提高用户对设备的掌控和管理能力。

C9x01/2T系列串口服务器广泛应用于电信、电力、水利、金融、交通、能源、公安、监狱、部队等不同领域和行业的对串口数据采集综合接入需要的环境与场合。

1. 串口RS232/RS422/RS485三合一设计，速率支持300~115200bps
2. 设备支持TCP Client，TCP Server，UDP等工作模式，目标IP和端口均可设定
3. 串口支持软硬件流控（Xon/Xoff、CTS,RTS）
4. RS485串口上下拉电阻软件可配置，使得485总线的电阻最佳
5. 1/2路以太网电口支持10M/100M，全/半双工自适应和交叉直通自适应
6. 1路100M光口支持SC/FC板载式或者SFP 插槽式
7. 以太网口支持开启/关闭、端口限速、VLAN、DNS和DHCP等高级功能
8. 设备web管理支持集中式配置管理
9. 宽电源设计，支持直流DC5~24V防反接供电
10.防雷防浪涌等高等级设计，增加设备的安全性与稳定性
防静电等级：EN61000-4-2 4级，
防雷防浪涌等级：EN61000-4-5 4级
传导与辐射： EN55022 A级
电快速瞬变脉冲：EN61000-4-4 4级

序号

型号

功能描述

C9001T-0101-D05

1路以太网口，带1.5KV电磁隔离、6KV/3KA浪涌保护；1路RS232/RS485/RS422三合一可选（波特率为300-115200bps）串口，支持15KV静电放电、6KV/3KA浪涌保护，工业端子接口；桌面/壁挂式；外置AC220V适配器供电

C9001T-0101-D24

1路以太网口，带1.5KV电磁隔离、6KV/3KA浪涌保护；1路RS232/RS485/RS422三合一可选（波特率为300-115200bps）串口，支持15KV静电放电、6KV/3KA浪涌保护，工业端子接口；桌面/壁挂式；内置DC24V供电，支持10KV/5KA浪涌防护

C9001T-0101-D48

1路以太网口，带1.5KV电磁隔离、6KV/3KA浪涌保护；1路RS232/RS485/RS422三合一可选（波特率为300-115200bps）串口，支持15KV静电放电、6KV/3KA浪涌保护，工业端子接口；桌面/壁挂式；内置DC48V供电，支持10KV/5KA浪涌防护

C9101TA-2TX1FX-WDC-T

2路10/100M以太网电口，一路SC/FC 100M光口，1路（波特率：300-115200bps）RS232/RS485/RS422三合一，支持15KV静电放电、6KV/3KA浪涌保护串口，， DC5~24V宽电源供电，桌面/壁挂式设计

C9101TB-2TX1FX -WDC-T

2路10/100M以太网电口，一路SFP 100M光口，1路（波特率：300-115200bps）RS232/RS485/RS422三合一，支持15KV静电放电、6KV/3KA浪涌保护串口，DC 5~24V宽电源供电，桌面/壁挂式设计

C9002T-D05-T

1路以太网口，带1.5KV电磁隔离、6KV/3KA浪涌保护；2路RS232/RS485/RS422三合一可选（波特率为300-115200bps）串口，支持15KV静电放电、6KV/3KA浪涌保护，工业端子接口；桌面/壁挂式；外置AC220V适配器供电

C9002T-D24-T

1路以太网口，带1.5KV电磁隔离、6KV/3KA浪涌保护；2路RS232/RS485/RS422三合一可选（波特率为300-115200bps）串口，支持15KV静电放电、6KV/3KA浪涌保护，工业端子接口；桌面/壁挂式；内置DC24V供电，支持10KV/5KA浪涌防护

C9002T-D48-T

1路以太网口，带1.5KV电磁隔离、6KV/3KA浪涌保护；2路RS232/RS485/RS422三合一可选（波特率为300-115200bps）串口，支持15KV静电放电、6KV/3KA浪涌保护，工业端子接口；桌面/壁挂式；内置DC48V供电，支持10KV/5KA浪涌防护

C9102TA-2TX1FX-WDC-T

2路10/100M以太网电口，带1.5KV电磁隔离、6KV/3KA浪涌保护，1路SC/FC 100M光口，二路（波特率：300-115200bps）RS232/RS485/RS422三合一串口，支持15KV静电放电、6KV/3KA浪涌保护DC5~24V宽电源供电，桌面/壁挂式设计

C9102TB-2TX1FX-WDC-T

2路10/100M以太网电口，带1.5KV电磁隔离、6KV/3KA浪涌保护，1路SFP 100M光口，二路（波特率：300-115200bps）RS232/RS485/RS422三合一串口，支持15KV静电放电、6KV/3KA浪涌保护DC5~24V宽电源供电，桌面/壁挂式设计
