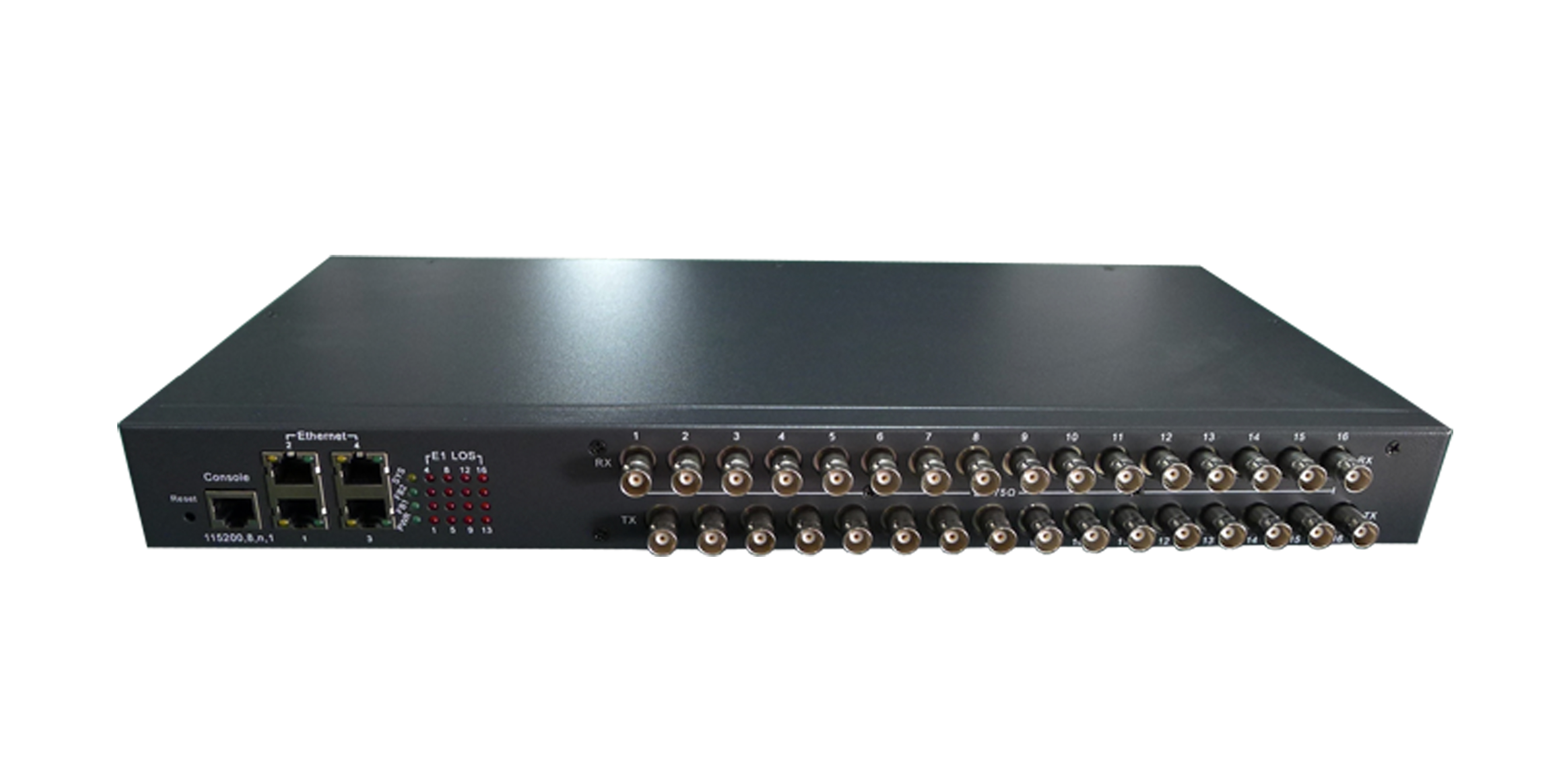

C6008/168/16E1协议转换器

8~16路E1到4路以太网协议转换器，支持GFP-F协议封装，EoPDH终端接入设备。19英寸1U设计，支持双AC、双DC和AC/DC电源。

功能概述

订购信息

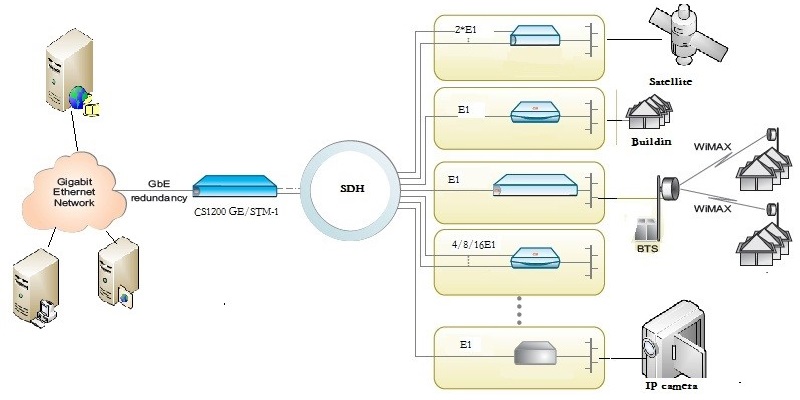

典型应用

解决方案

相关产品

C6016/08是两个系列的基于超大规模集成电路为核心自主研发的EoPDH终端接入设备，它完成8~16路E1到4路以太网的转换，它可以作为MRS46XX系列和CS1200系列的远端节点设备，完成一个从局端到终端的完整产品线的EoPDH整体解决方案。它支持GFP-F协议封装，其体积小、成本低以及良好的互通性可以广泛地应用于运营商、企业等网络的宽带接入环境。

内建智能交换机，提供4个快速以太网端口支持VLAN 隔离

支持最大包长度2047bytes，提供高达2K MAC地址表

以太网口支持10/100M、交叉直通自适应

支持IEEE802.1Q VLAN、QinQ双层标签

E1接口支持非平衡75Ω和平衡120Ω接口

GFP-F封装符合IT-T G.7041标准标准

支持通道环回和劣化监测

支持误码和环回诊断测试

支持符合G.7042和G.7043标准的LCAS和VCAT功能

网管方式灵活，支持Console、Telnet、SNMP（V1/V2）和Web方式

支持软件和固件在线升级

电源模块化设计，配置灵活，支持热插拔可以配置AC或者DC电源

设备面板带有完善的设备状态指示灯，方便业务开通和后期维护使用

端口防静电和防浪涌设计，增加了设备的可靠性。

序号	产品型号	功能描述
1	C6016-16E14TX(2TX+2FX)-AA-RJ45	16路E1捆绑到4路交换式以太网口的多E1网桥，双AC供电，E1接口为平衡120Ω RJ45接口
2	C6016-16E14TX(2TX+2FX)-DD-RJ45	16路E1捆绑到4路交换式以太网口的多E1网桥，双DC-48供电，E1接口为平衡120Ω RJ45接口
3	C6016-16E14TX(2TX+2FX)-AD-RJ45	16路E1捆绑到4路交换式以太网口的多E1网桥，交直流双电源供电，E1接口为平衡120Ω RJ45接口
4	C6016-16E14TX(2TX+2FX)-AA-BNC	16路E1捆绑到4路交换式以太网口的多E1网桥，双AC供电，E1接口为非平衡75Ω BNC接口
5	C6016-16E14TX(2TX+2FX)-DD-BNC	16路E1捆绑到4路交换式以太网口的多E1网桥，双DC-48供电，E1接口为非平衡75Ω BNC接口
6	C6016-16E14TX(2TX+2FX)-A/D-BNC	16路E1捆绑到4路交换式以太网口的多E1网桥，交直流双电源供电，E1接口为非平衡75Ω BNC接口
7	C6008-8E14TX(2TX+2FX)-AA-RJ45	8路E1捆绑到4路交换式以太网口的多E1网桥，双AC供电，E1接口为平衡120Ω RJ45接口
8	C6008-8E14TX(2TX+2FX)-DD-RJ45	8路E1捆绑到4路交换式以太网口的多E1网桥，双DC-48供电，E1接口为平衡120Ω RJ45接口
9	C6008-8E14TX(2TX+2FX)-A/D-RJ45	8路E1捆绑到4路交换式以太网口的多E1网桥，交直流双电源，E1接口为平衡120Ω RJ45接口
10	C6008-8E14TX(2TX+2FX)-AA-BNC	8路E1捆绑到4路交换式以太网口的多E1网桥，双AC供电，E1接口为非平衡75Ω BNC接口
11	C6008-8E14TX(2TX+2FX)-DD-BNC	8路E1捆绑到4路交换式以太网口的多E1网桥，双DC-48供电，E1接口为非平衡75Ω BNC接口
12	C6008-8E14TX(2TX+2FX)-A/D-BNC	8路E1捆绑到4路交换式以太网口的多E1网桥，交直流双电源供电，E1接口为非平衡75Ω BNC接口
